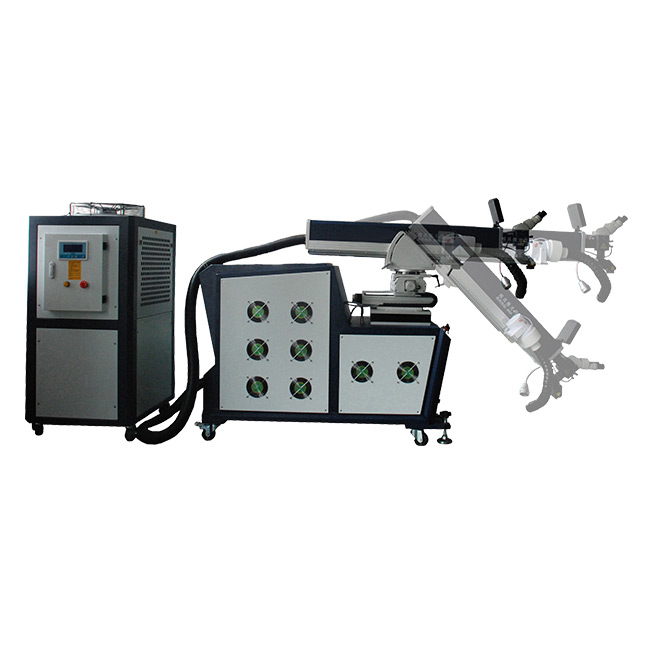

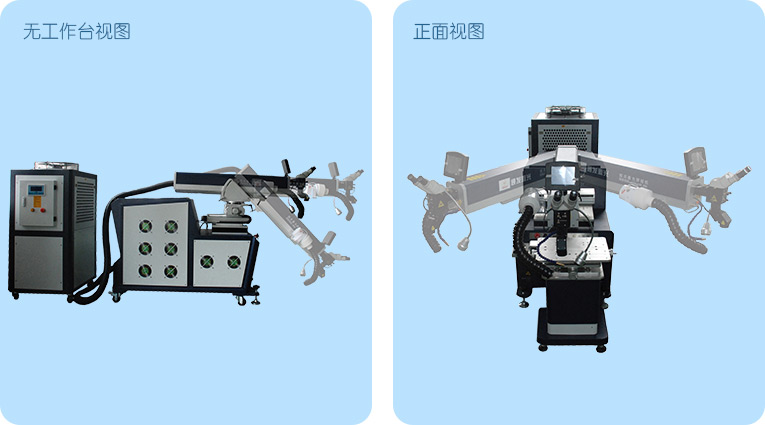

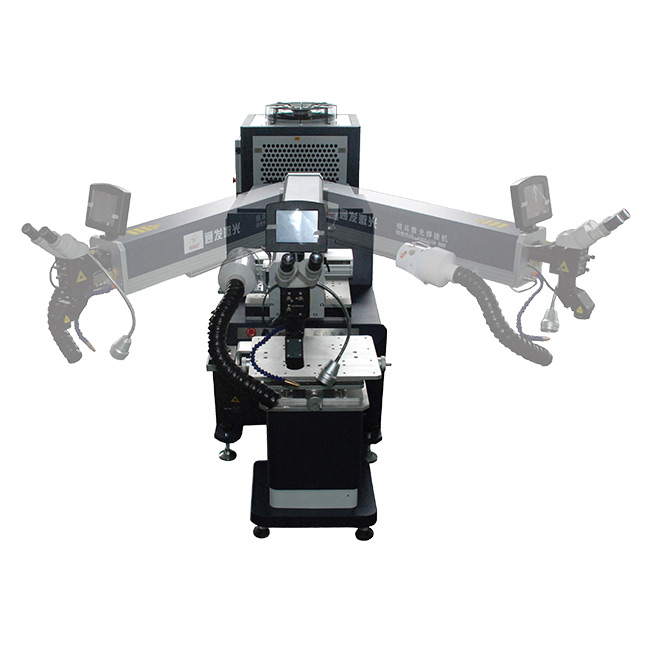

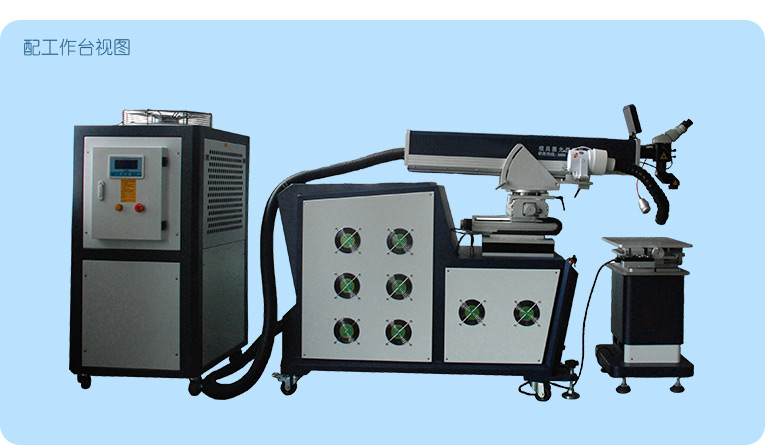

一体式模具激光焊机TFL-400YT

  • 通发激光一体式模具激光焊机TFL-400YT是一款多种功能融合一体的新型模具激光焊接机,针对特大型塑料模具激光焊、中型注塑模具激光烧焊、小型塑胶模具激光补焊、压铸模激光补焊
  • 咨询热线:4008-168-880
  • 产品详情



TFL-400YT出口型模具激光焊机加工样品图

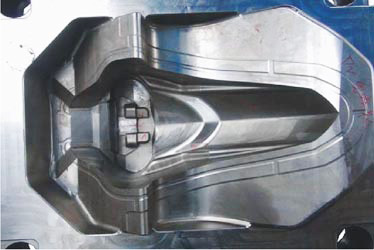

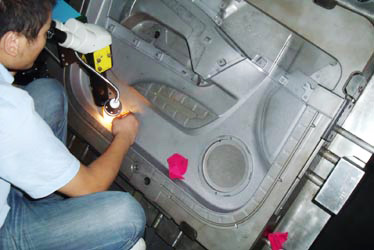

汽车门板模具激光修复

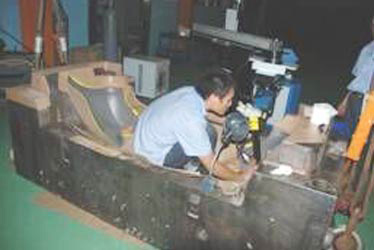

大型模具激光修复现场


大模具激光修复


大模具激光修复



模具激光焊接机加工原理

激光加工的原理:由激光发生器发出的激光经过一系列的处理,经透镜聚焦后将能量高 度集中在一个 很小的范围,如果被加工的材料对该激光的吸收较好,那么被照射区域的 材料就会因为吸收了激光 的能量而迅速升温。根据材料性质的不同(如熔点、沸点、产生化学变化的温度),工件将会发生 一系列的物理或化学变化,比如融化、气化、生成氧化物、 变色等等。这就是激光加工的原理。





加工模式先进,效率高

和传统的机械加工相比,聚焦后的激光就像极细的无形刀具一般,将物体局部区域的表面 逐点逐点的“烧”掉,它的特点在于不与工件接触,不产生机械挤压或机械应力,因此 不会改变被加工物品的物理性能;由于激光聚焦后的尺寸很小,热影响区域小,加工 精细,因此,可以完成一些常规方法无法实现的工艺。














应用范围

出口型模具激光焊机是通发激光公司专门为出口国外客户使用而设计的系列机型TFL-200E,适用于各类精密注塑模具、压铸模具等模具激光修补焊接;同时也适合铸件沙孔激光修补、模具崩缺激光修复、过切加工等的激光修补;各类金属结构件、金银首饰的激光焊接加工。



精密电源







采用充电、放电分开设计模式,降低干扰,工作性能进一步提高。



核心激光器




金属渡金腔

镀金灯夹头,导电优良不发热

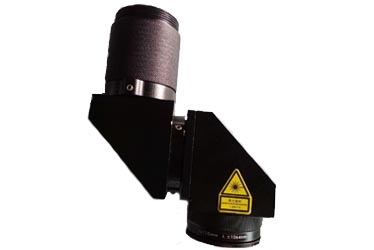

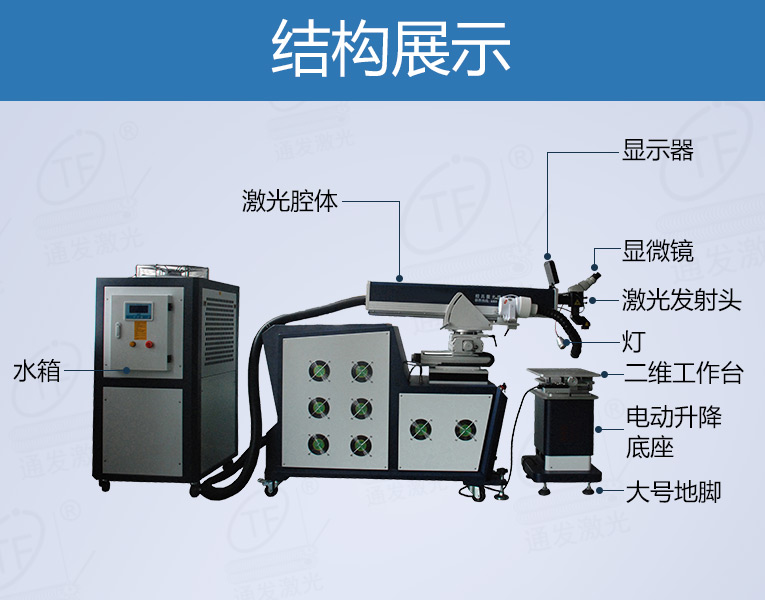

重要部件




使聚焦镜可以立体全方位旋转对焦,模具修补无死角

减少烟雾对聚集镜的陨坏,防止人体吸入过量烟雾



专利防闪眼液晶光闸




自主专利:激光同步液晶光闸装置

保护操作人员眼镜不受激光刺激



平行光路显微镜




平行光路高清显微镜照片

双目瞳孔距离可调,可转向观察



附件与耗材




通发模具激光焊机保护镜片
配件描述:模具激光焊机在使用过程中,经常会出现融化时铁水飞溅到激光镜头上的现象,本镜片起到了保护内部聚焦镜片的作用,如果出现保护镜片上粘附铁水过多影响激光功率的时候,需要更换本镜片。

模具激光焊机焊丝笔
配件描述:本激光焊丝笔带有锁头,可以锁住0.3-0.6的焊丝,特别针对深孔深槽等不易手持焊丝补焊的情况下,焊丝笔起到了稳定焊丝的作用,是模具激光修补不可缺少的工具。

模具激光焊机脚踏开关
配件描述:在使用激光焊机时,针对不同情况,会连续不断的踩、放激光控制脚踏,长时间使用会造成脚踏开关的老化或失灵,发现失灵时,考虑更换此脚踏开关。

进口模具激光焊丝
耗材描述:本系列激光焊丝,为德国原装进口,由密封塑料筒包装,主要针对要求较高的模具激光补焊,可满足镜面模具类,氮化模具类、高硬度模具等模具的激光烧焊。

通发模具激光焊丝
耗材描述:本系列激光焊丝,采用进口模具焊丝进行拉细加工而成,分不同材质,可满足大多数模具的激光补焊质量,性价比高。

模具激光焊机灯泡
耗材描述:照明灯泡在使用一段时间后,由于灯泡的寿命,会出现老化或损坏,需要及时更换。



产品参数

设备型号 TFL-400YT
激光波长 1064nm
聚光腔反射体 金属镀金腔
激光功率 400W
单点能量 90J
脉冲宽度 0.1-20ms
激光频率 1-99Hz
光斑调节范围 0.3-2mm
电动工作台行程 200X200mm
手动工作台行程 125X100mm
激光头纵向行程 0-560mm
激光头俯仰角 水平向下45度
激光头升降(电动) 0-200mm
激光头旋转摆幅 180度有效展幅
旋转激光聚焦头 立体360度
冷却系统 3P一体式水机
额定功效 14KW
供电需求 三相380V±5%/50HZ/40A
主机外观尺寸 1600*700*1400(长*宽*高)
水机外观尺寸 600*900*1300mm(长*宽*高)
